配管レスバキュームクランプシステム

今までに無かった配管レスで真空圧を長時間保持が可能な真空チャック

横形マシニングセンター用
IVR-040254
立形マシニングセンター用
IVR-3201.V1/3202.V1

★省エネ、エコ設計  ★配管レス  ★消費エネルギー 1/50

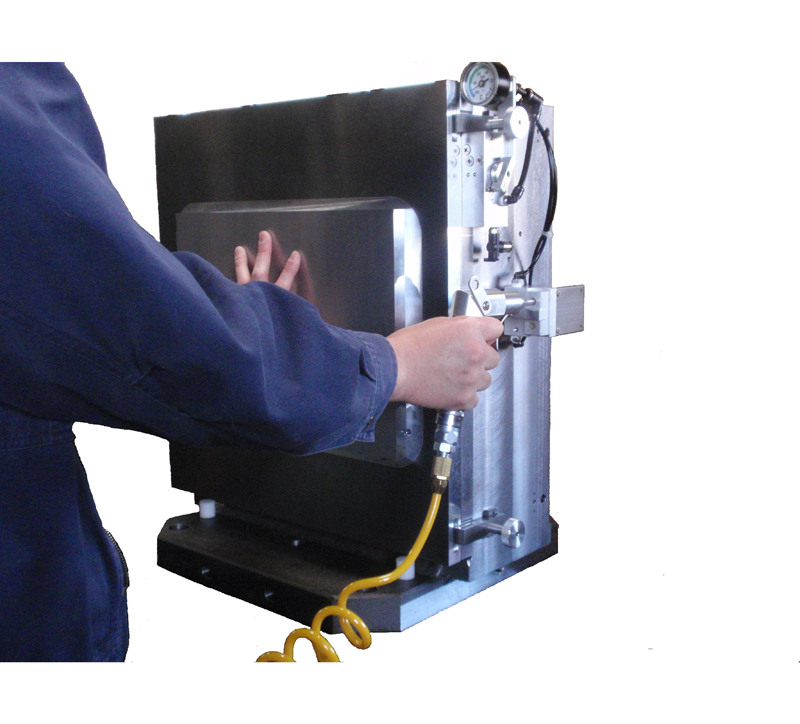

横形MC用イケール一体型 IVR-040254タイプ

ワークを押さえてバルブにエアーを注入すると、内部のバキュームエンジンが作動し真空圧を発生させ、ワークを吸着することが出来ます。

特 長
  • バキューム圧力は最大-90kpa以上が可能で抜群の吸着力
  • ワークの取り付けは専用エアー注入ガンによる簡単操作
  • 長時間作業時での万一のバキューム圧低下時も、追加吸引によるバキューム圧の増強が図れる安心設計
  • サブプレートの固定はバキュームと共に補助クランプ4ヶ所にて確実に固定が行え安心安全
  • エアー消費量は通常タイプ(エジェクタータイプ)と比較して1/20 ~ 1/50と省エネ設計
ワーク吸着例
ワーク1個取り付け例
ワーク2個取り付け例
3本溝付きワーク取り付け例
段付きワーク取り付け例

立形、横形、5軸MC用 IVR-3201.V1/3202.V1タイプ

※ IVR-3201.V1 →  バキュームエンジン1式搭載
※ IVR-3202.V1 →  バキュームエンジン2式搭載

専用のワークプレートを製作すれば板物ワークだけでなく、複数のワークを吸着させる事が出来ます。

特 長
  • バキューム圧力は最大-90kpa以上が可能で抜群の吸着力
  • ワークの取り付けは専用エアー注入ガンによる簡単操作
  • ユーザー様仕様のアンダープレートを製作すれば多連セットでの使用が可能
  • 多面パレットチェンジャー付きMCでの使用が可能となり薄物ワーク加工の高効率化が図れる
  • 長時間作業時での万一のバキューム圧低下時も、追加吸引によるバキューム圧の増強が図れる安心設計
  • エアー消費量が極少の省エネ設計
ワーク吸着例
汎用プレート吸着例
ワークプレート吸着例
樹脂プレート吸着例
樹脂ワーク吸着例

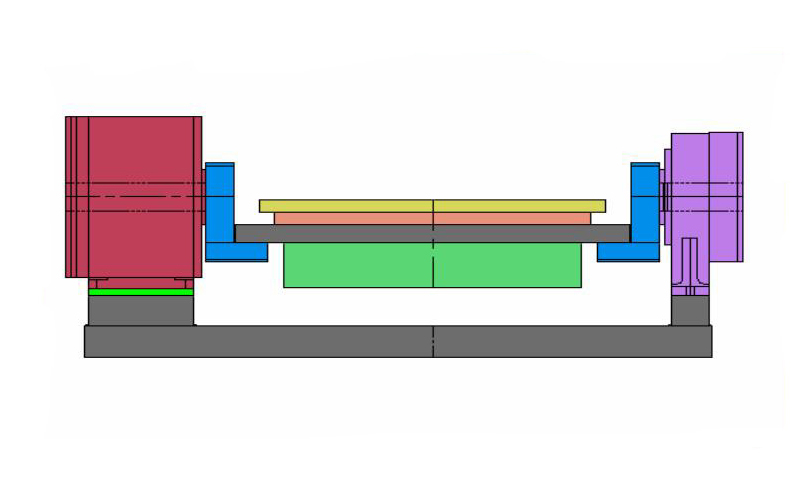

I. Vac. Revo 揺り籠治具への取り付け例

  • ストップバルブを使用しますので ゆりかご治具に複雑な配管加工が必要なくなり、またエアー消費量(電力消費)も大幅に削減できます。
  • ゆりかご治具の設計製作も致します。

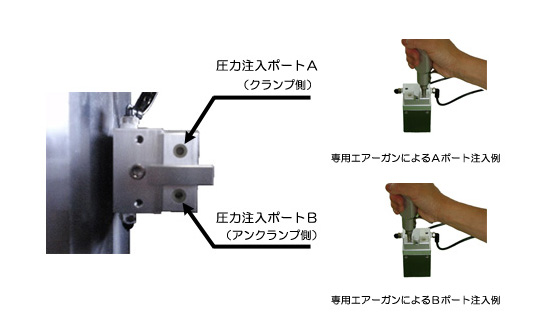

ストップバルブと専用エアー注入ガンの使用方法

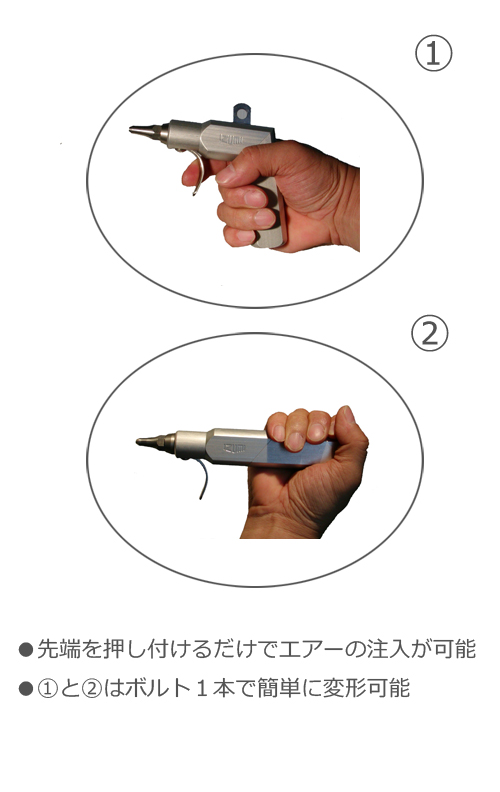

専用エアー注入ガン

詳しくはカタログをご覧下さい。カタログ請求はこちらから
