ディペンドバイス応用例

FMS加工セル型MC用ワーククランピングシステム ( 受注生産品 )

5軸マシニングセンターに最適

IFV-Aタイプ

標準仕様 : 質量23kg

センター仕様 : 質量20kg

300φ加工領域内にて最大170×200のワークを固定する事ができ、2台のバイスを自由にスライドさせて幅の狭いワークの側面加工も可能です。

IFV-Dタイプ

質量17kg

円形プレート上に14mmT溝加工が施されており治具の組み立てやインデックス装置のサブプレートとしても使用可能です。

複合加工機アタッチメント

複合加工機の稼働率を200%に 複合加工機にこのアタッチメントを使用すると、角物ワークなどマシニングセンターとして の加工に使え複合加工機をさらに有効的に使用することが可能です。

ディペンドバイス使用例

PSSシリーズ本体にSH口金を使用しT溝付サブプレートに搭載。バイス本体はサブプレートのT溝に沿って移動でき、またピン穴を施すことによって位置決めピンに本体を当てて位置決めが可能。口金は本体のセレーションで位置決めが出来ますので、X、Y方向共に精度よく位 置決めが可能です。立形マシニングセンター等で大型ワークをクランプするのに最適な仕様です。
(サブプレートは打ち合わせの上、ご希望のサイズに製作致します)

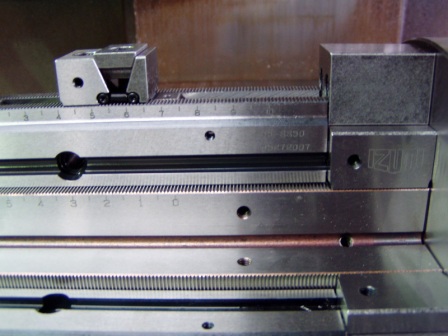

サブプレート上にインデックス、PSS-C4Vシリーズ、C4専用軸受けを搭載。 軸受けにはインデックスとの芯高を調整するためのスペーサーを使用。またC4Vの50mm幅タイプの本体上にPSSの30mm幅タイプを装着し、より幅の狭いワークでも3面加工が可能です。取り付け、取り外しが簡単で30mm幅、50mm幅でもワークに合わせてどちらでも使える仕様です。

C4Vの50mm幅タイプとC4専用軸受けを、特殊製作のかさ上げ台に載せて機械テーブルに搭載。機械がハイコラム仕様の場合は機械テーブルに直接バイスを搭載すると、加工ワークによっては主軸が届かない場合もあります。その時に必要なかさ上げプレートも設計製作致します。お気軽にお問い合わせ下さい。

PSSシリーズ 口幅 30/50/72mm C4Vシリーズ 口幅 30/50/72mm
標準パーツリスト 30/50/72mm用 オプションパーツ 30/50/72mm用
